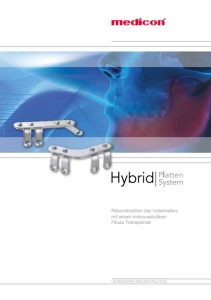

Quelle: iStockphoto.com UNTERKIEFER-REKONSTRUKTION Rekonstruktion des Unterkiefers mit einem mikrovaskulären Fibula Transplantat
2 Die Produkte sind nicht proportional dargestellt. Vorteile Verpackungseinheit “X” Stück X Die Wiederherstellung der Integrität, der Gesichtskonturen und der Funktion des Unterkiefers spielen eine wichtige Rolle für das Kauen, Schlucken und Sprechen. Um eine Kontur des rekonstruierten Unterkiefers bestmöglich wiederherzustellen, ist eine exakte und rigide Festlegung der Winkel und Osteotomien, sowie des Biegegrades der Platten notwendig. Entwickelt in Zusammenarbeit mit: Prof. Dr. Dr. Marco Kesting & PD Dr. Dr. Raimund Preidl Mund-, Kiefer- und Gesichtschirurgische Klinik, Universitätsklinikum Erlangen, Deutschland Einfaches Handling – sofort einsetzbar Einfaches Handling im Vergleich zu anderen Rekoplatten durch standardisierte Winkel in Plattengeometrie. 1. Weniger Biegevorgänge Standardisierte Plattengeometrie bewirkt weniger Biegevorgänge ➤geringere Material-Beanspruchung. 2. Basales Einsetzen Basale Positionierung ermöglicht ein ungestörtes Einsetzen von dentalen Implantaten für den Zahnersatz. 3. Verringerte Kontaktfläche zum Knochen Verringerte Kontaktfläche zum Knochen reduziert potentielle atrophische Knochenstörungen. 4. Ein bewährtes chirurgisches Verfahren.
3 Ansatz Plattenstärke Mit "TraceID"-pin Hybrid-Plattensystem Ergänzende Produkte Titan-Schrauben für Mini-System mit "POWER GRIP" a Ø 2.0 mm Ø 2.0 mm Ø 2.3 mm 5.0 mm 68.94.15A 5.5 mm 68.94.01A 68.94.09A 6.0 mm 68.94.16A 7.0 mm 68.94.17A 68.94.02A 68.94.10A 9.0 mm 68.94.19A 68.94.03A a b STRYKER 10 Schrauben im Magazin (nicht steril) 4 75.23.98A Schraubendreher 75.24.01 Schraubendreherklinge Spiralbohrer 68.78.02 a = 5 mm b = 44 mm 68.76.64 a = 7 mm b = 44 mm 68.76.73 a = 11 mm b = 44 mm 1,2 mm 1,2 mm 68.84.49 JIG Platte Schablone 2.0 für UK-Reko Hybrid 68.84.47 Ti Mini Corpusplatte rechts 2.0 für UK-Reko Hybrid 68.84.48 Ti Mini Corpusplatte links 2.0 für UK-Reko Hybrid 68.84.45 Ti Mini Kieferwinkelplatte 2.0 für UK-Reko Hybrid 68.84.66 Ti Mini Platte für Collum links 2.0 für UK-Reko Hybrid 68.84.67 Ti Mini Platte für Collum rechts 2.0 für UK-Reko Hybrid Rekonstruktion des Kieferwinkels am Beispiel eines Fibula Transplantats: Schablone nach Osteotomie. Erleichterte Schnittführung Schablone vor Osteotomie. 10 Anwendung der Kieferwinkelplatte. Kieferwinkelplatte in situ. 1,2 mm 1,2 mm 1,2 mm a a
Medicon eG Gänsäcker 15 · D-78532 Tuttlingen Tel.: +49 (0) 74 62 / 20 09-0 Fax: +49 (0) 74 62 / 20 09-50 E-Mail: sales@medicon.de Internet: www.medicon.de Germany 453.06.00_DEU © Copyright 12/2024, MEDICON eG, Tuttlingen, Germany Not all products illustrated in this documentation are available for sale in all countries. Not for all declared products in this documentation Medicon is the legal manufacturer. Please contact your local distributor for more information concerning availability and regulatory information (e.g. classification) of the mentioned products. Gedruckt in Deutschland · Modelländerungen vorbehalten
