MediExpand TL

Distrahierbarer Wirbelkörperersatz
für die thorakale und lumbale Wirbelsäule

01

Vertebraler Ersatz

Zur Rekonstruktion nach ein- oder mehrsegmentalen Korporektomien
in Folge von Tumoren an thorakaler und lumbaler Wirbelsäule. Gezahnte Endplatten sorgen für optimalen Dislokationsschutz.

02

Stufenlose Distraktion

Gegenläufige Gewindesäulen ermöglichen eine stufenlose, individuell fein justierbare Distraktion. Je nach gewählter Implantatgröße ist eine Überbrückung des Substanzdefektes von 15–50 mm erreichbar.

03

Einzigartige Konstruktion

Die spezielle Bauweise des Wirbelkörperersatzes ermöglicht individuelle Winkelverbindungen mit dem speziellen Einbringungsinstrument, welche die Implantation über den dorsolateralen und lateralen Zugang erlauben.

Mehrsegmentale Korporektomie – Modular. Flexibel. Effizient.

Baukastensystem für mehrsegmentale
Rekonstruktionen

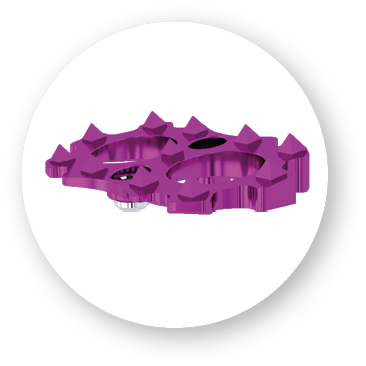

Gewinkelte Endplatte

Gewinkelte Endplatte

Befestigungsschrauben inklusive

Angulated end plate

Fixation screws included

Placa terminal angulada

Tornillos de fijación incluidos

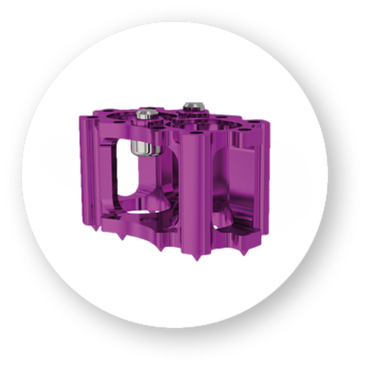

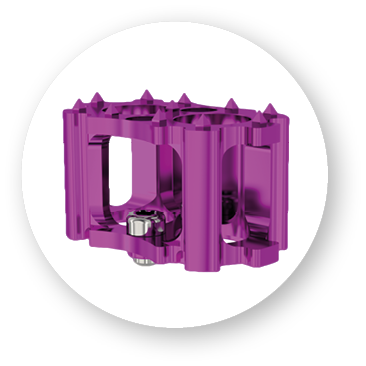

Verlängerung

Verlängerung

In verschiedenen Größen, Schraube mit Schweißpunkt gesichert

Extension

Available in various sizes, screw secured with a weld point

Extensión

Disponible en varios tamaños, tornillo asegurado con punto de soldadura

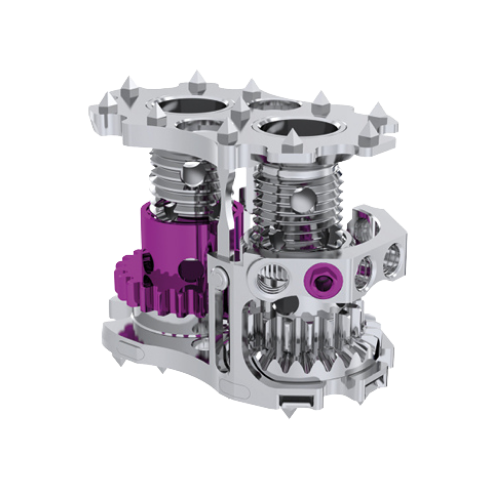

Wirbelkörperersatz

Wirbelkörperersatz

Vertebral Body Replacement

Vertebral Body Replacement

Reemplazo del cuerpo vertebral

Verlängerung

Verlängerung

In verschiedenen Größen, Schraube mit Schweißpunkt gesichert

Extension

Available in various sizes, screw secured with a weld point

Extensión

Disponible en varios tamaños, tornillo asegurado con punto de soldadura

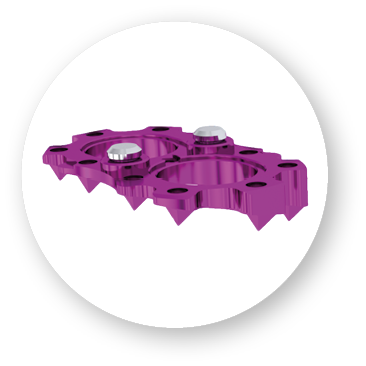

Gewinkelte Endplatte

Gewinkelte Endplatte

Befestigungsschrauben inklusive

Angulated end plate

Fixation screws included

Placa terminal angulada

Tornillos de fijación incluidos

Wirbelkörperersatz mit Aufspreizer

Umfangreiches Größenspektrum für eine individuelle Patientenversorgung

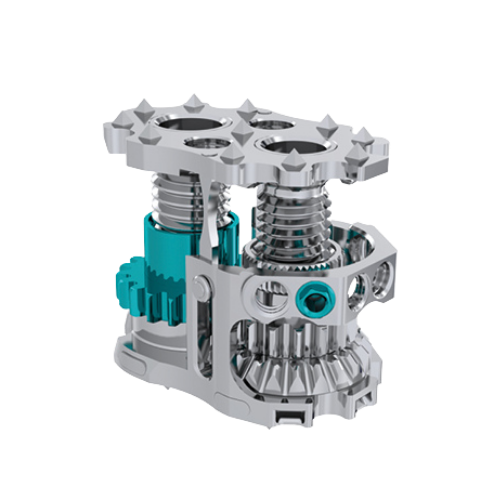

Produktvariante türkis

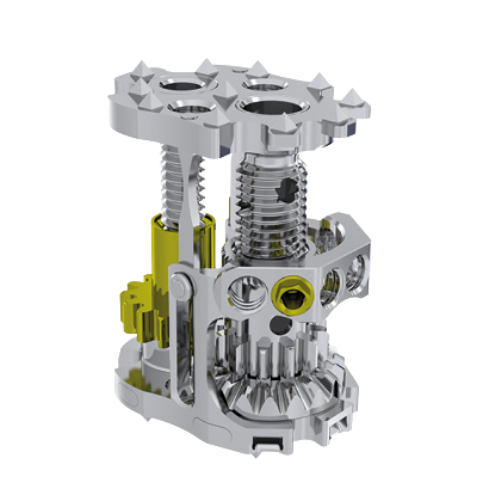

Produktvariante gelb
Produktvariante lila
Produktvariante grün

Vorteile auf einen Blick

Intelligentes Design

2 Säulen-Architektur

2 Säulen-Architektur – Stufenloses Distrahieren

Erhöhte Stabilität und eine bessere Gewichtsverteilung werden ermöglicht.

Dual-Column Architecture – Stepless Distraction

Enables increased stability and better weight distribution.

Arquitectura de doble columna – Distracción sin escalones

Permite una mayor estabilidad y una mejor distribución del peso.

Distrahierbarer Wirbelkörperersatz

Distrahierbarer Wirbelkörperersatz

Dient der Rekonstruktion nach ein- oder mehrsegmentalen Korporektomien.

Distractable Vertebral Body Replacement

Used for reconstruction after single- or multi-segmental corpectomies.

Sustituto vertebral distraíble

Utilizado para la reconstrucción tras corporectomías de uno o varios segmentos.

Höhen

Höhen

Die beiden gegenläufigen Gewindesäulen ermöglichen eine stufenlose, fein justierbare Distraktion bis zu 66 % der Originalgröße.

Heights

The two counter-rotating threaded columns allow for stepless, finely adjustable distraction up to 66% of the original size.

Alturas

Las dos columnas roscadas contrarrotantes permiten una distracción sin escalones y ajustable con precisión de hasta el 66 % del tamaño original.

Gezahnte Endplatten

Gezahnte Endplatten

Bieten optimalen Dislokationsschutz.

Toothed Endplates

Provide optimal protection against dislocation.

Placas terminales dentadas

Proporcionan una protección óptima contra la dislocación.

Adaptierbare gewinkelte Endplatte

Adaptierbare gewinkelte Endplatte

Ermöglicht eine optimale Anpassung an die anatomischen Gegebenheiten.

Adaptable Angled Endplate

Allows for optimal adaptation to the anatomical conditions.

Placa terminal angulada adaptable

Permite una adaptación óptima a las condiciones anatómicas.

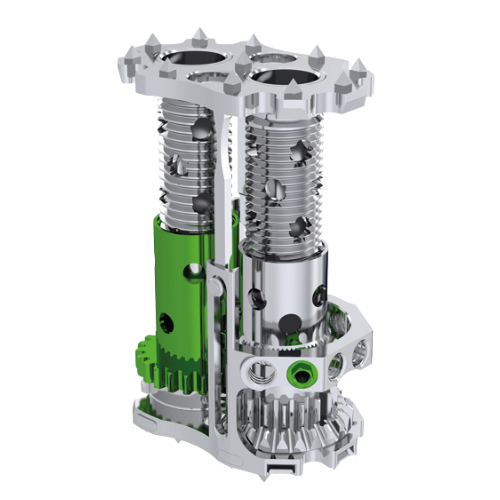

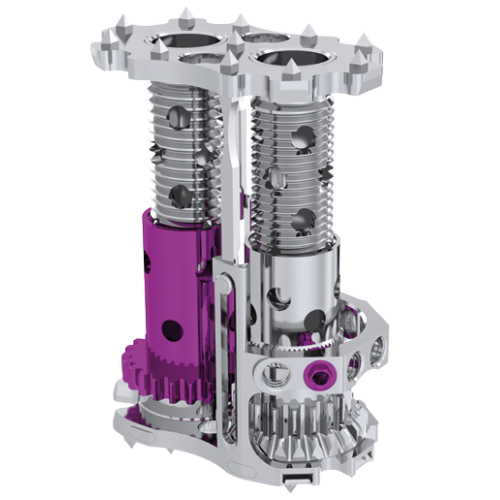

Aufbau MediExpand TL

Aufbau des Wirbelkörperersatzes

Gewinkeltes Konnektorteil

Konnektor und Zugangsmöglichkeiten

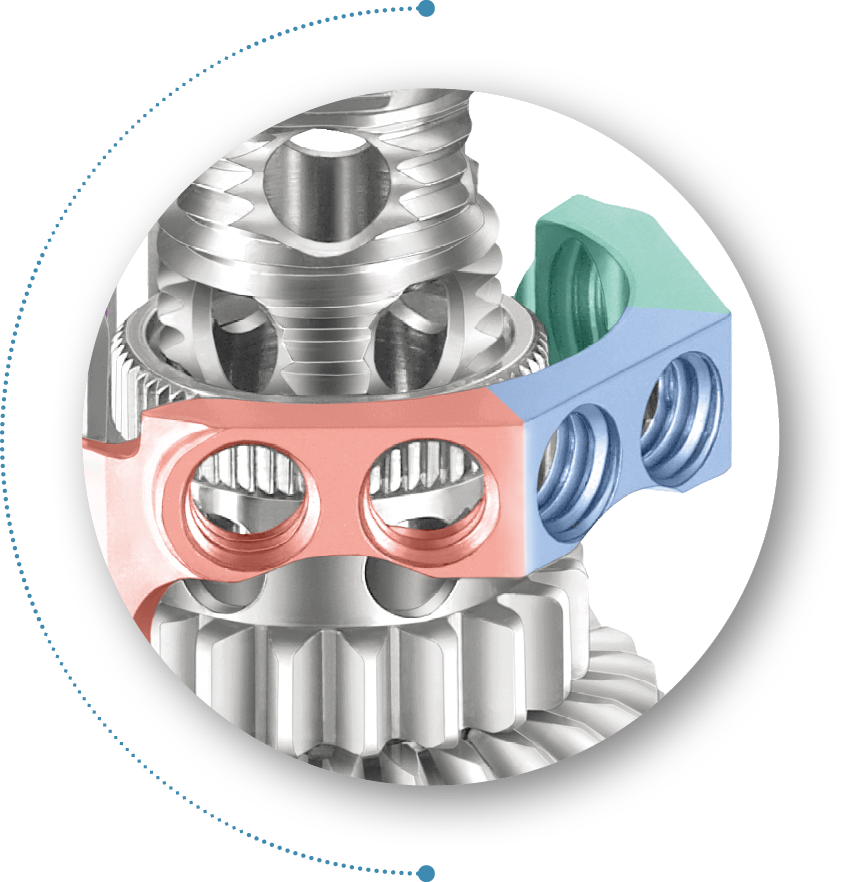

Nahaufnahme Gewinkeltes Konnektorteil

Gewinkeltes Konnektorteil

  • Für spezielle Winkelverbindungen mit dem Einbringinstrument
  • Mit Gewindebohrungen für Verschlussschraube
  • Für dorsolateralen Zugang/TLIF-Technik
  • Für lateralen Zugang

Angulated Connector

  • For angular connection with the insertion instrument
  • With threaded hole for locking screw
  • For posterolateral approach/TLIF technique
  • For lateral approach

Conector angulado

  • Para conexión angular con el instrumento de inserción
  • Con orificio roscado para tornillo de bloqueo
  • Para abordaje posterolateral/técnica TLIF
  • Para abordaje lateral

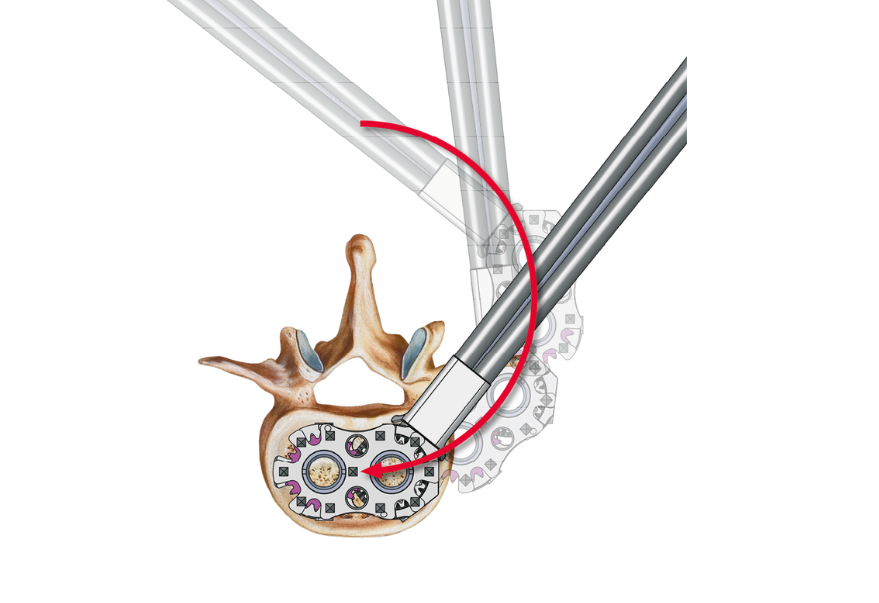

Dorsolateraler Zugang

Für dorsolateralen Zugang

For posterolateral approach

Para abordaje posterolateral

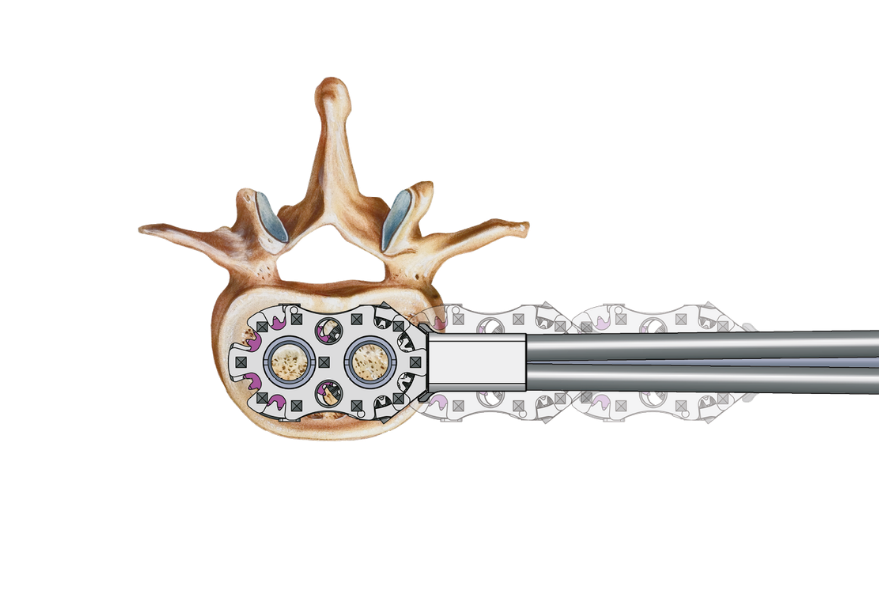

Lateraler Zugang

Lateraler Zugang

Lateral approach

Abordaje lateral

Das für die Anwendung des distrahierbaren Wirbelkörperersatzes vorgesehene Instrumentarium unterliegt auch bei normalem Gebrauch einer mechanischen Belastung und Abnutzung. Um einem Versagen der Implantate und Instrumente während der Operation vorzubeugen, sind diese vor jedem Einsatz auf ihre mechanische Unversehrtheit, auf Verformungen und volle Funktionalität zu überprüfen. Instrumente mit entsprechenden Beeinträchtigungen dürfen nicht verwendet werden und müssen ausgetauscht werden.

The instruments intended for application of the expandable spinal fusion device are subject to wear and mechanical stress even when used normally. In order to prevent failure of the implants and instruments during surgery, these parts should be checked before use to ensure that they are mechanically intact, that there are no deformations, and that the parts are fully functioning. Damaged instruments must not be used, and are to be replaced.

El instrumental previsto para la aplicación del sustituto vertebral expandible está sujeto a desgaste y esfuerzo mecánico incluso con un uso normal. Para evitar el fallo de los implantes e instrumentos durante la cirugía, estas piezas deben revisarse antes de cada uso para comprobar su integridad mecánica, la ausencia de deformaciones y su plena funcionalidad. Los instrumentos dañados no deben utilizarse y deben ser reemplazados.

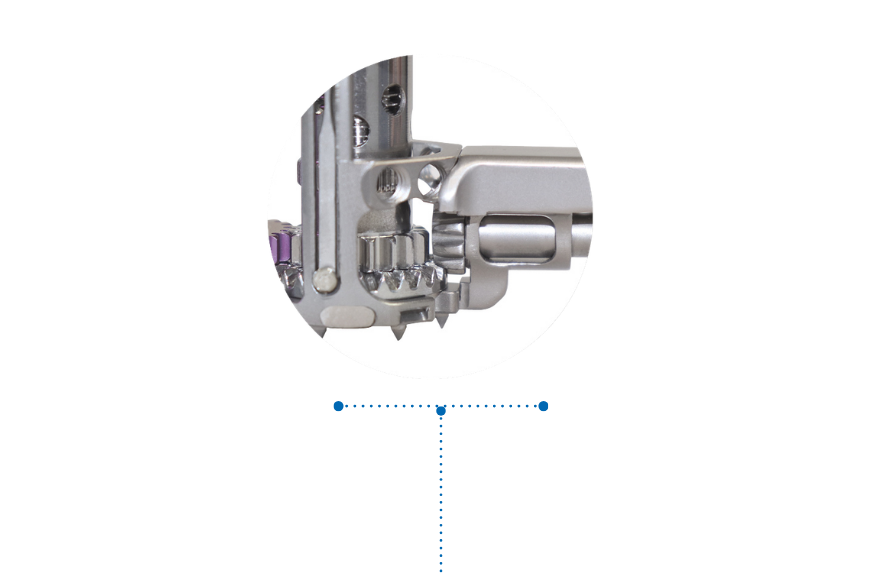

Kegelrad

Stufenloses Distrahieren
des Wirbelkörperersatz

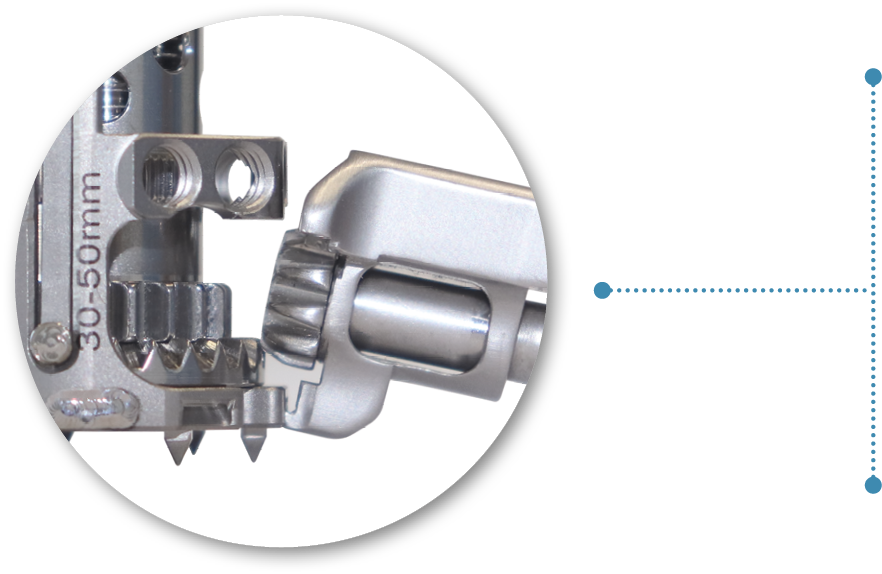

Arretierungsnase des Aufspreizers
Die Arretierungsnase des Aufspreizers in die vorgesehene Aufnahme der Endplatte des "mediExpand®"-TL mit einer kleinen Kippbewegung von unten nach oben einhängen.
Attach the distractor's retention lug into the designated receptacle on the end plate of the "mediExpand®"-TL with a small tilting motion from bottom to top.
Encajar la lengüeta de retención del distractor en el alojamiento previsto en la placa terminal del "mediExpand®"-TL con un pequeño movimiento de inclinación de abajo hacia arriba.

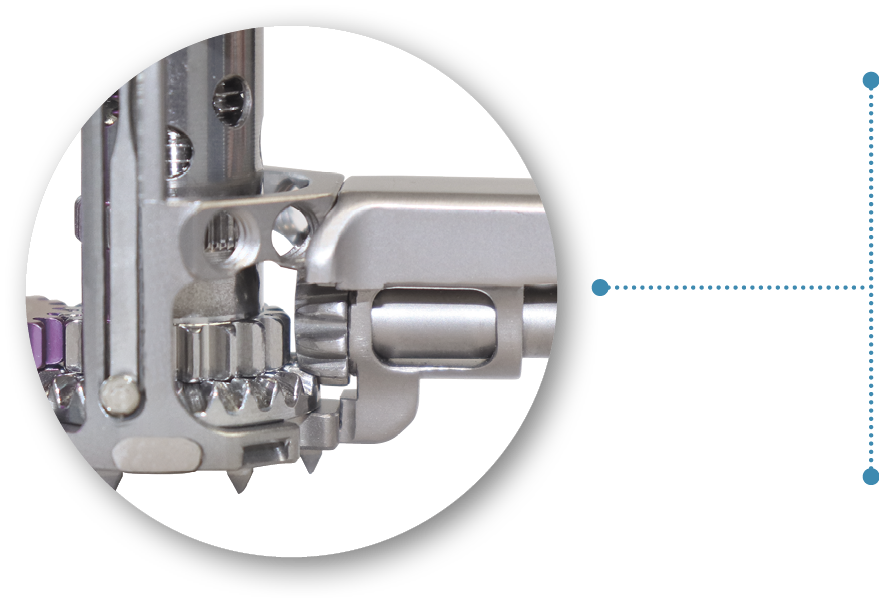

Distraktionsmechanismus über das Kegelradgetriebe
Der Distraktionsmechanismus über das Kegelradgetriebe muss auf einwandfreie und leichte Funktion überprüft werden!
The distraction mechanism via the bevel gear must be checked for proper and smooth function!
¡El mecanismo de distracción a través del engranaje cónico debe comprobarse para verificar su correcto y suave funcionamiento!

Die Arretierungsnase des Aufspreizers in die vorgesehene Aufnahme der Endplatte

des “mediExpand®”-TL mit einer kleinen Kippbewegung von unten nach oben einhängen.

Der Distraktionsmechanismus über das Kegelradgetriebe
muss auf einwandfreie und leichte Funktion überprüft werden!

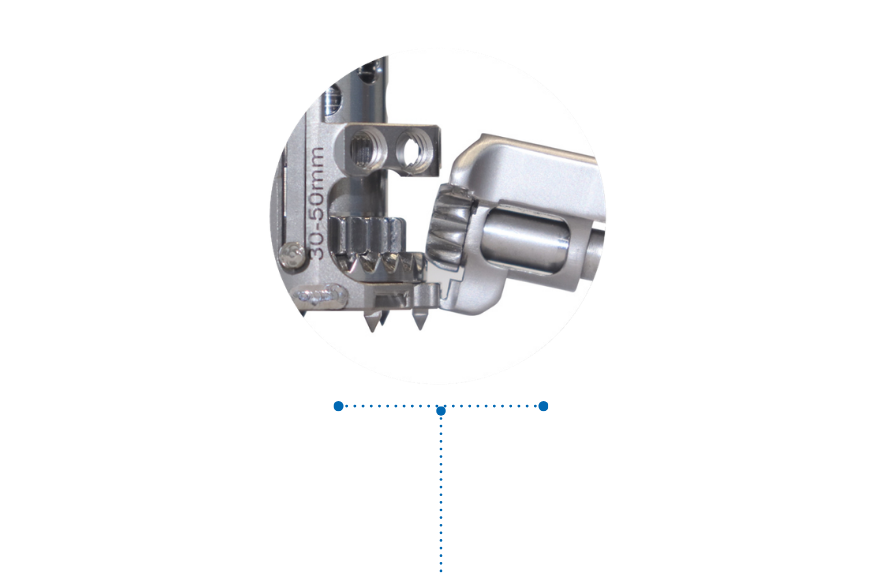

Distrationsanschlag

Stufenloses Distrahieren
des Wirbelkörperersatz

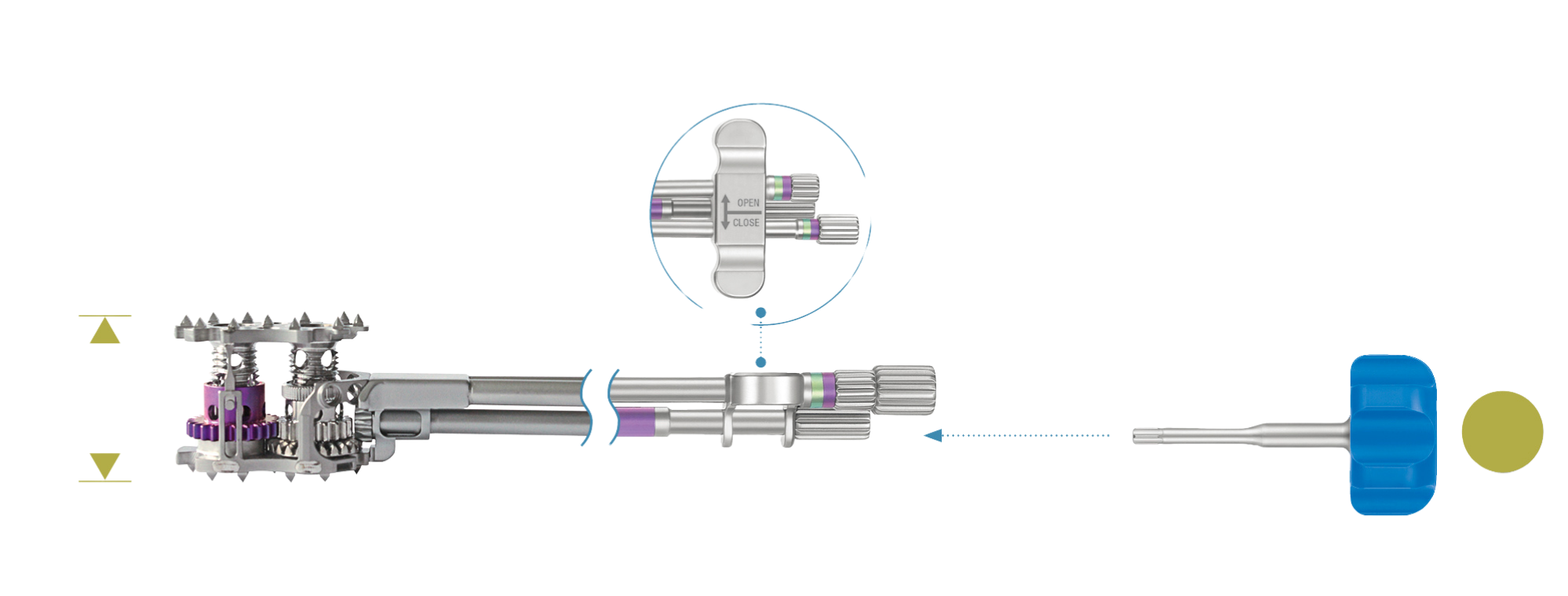

Drehung im Uhrzeigersinn - Distraktion

Drehung im Uhrzeigersinn:

Distrahieren des Wirbelkörperersatzes auf die gewünschte Höhe.

Clockwise rotation:

Distracting the vertebral body replacement to the desired height.

Rotación en sentido horario:

Distracción del sustituto vertebral hasta la altura deseada.

Die maximale Distraktionshöhe wird durch zwei Anschläge begrenzt.

The maximum distraction height is limited by two stops.

La altura máxima de distracción está limitada por dos topes.

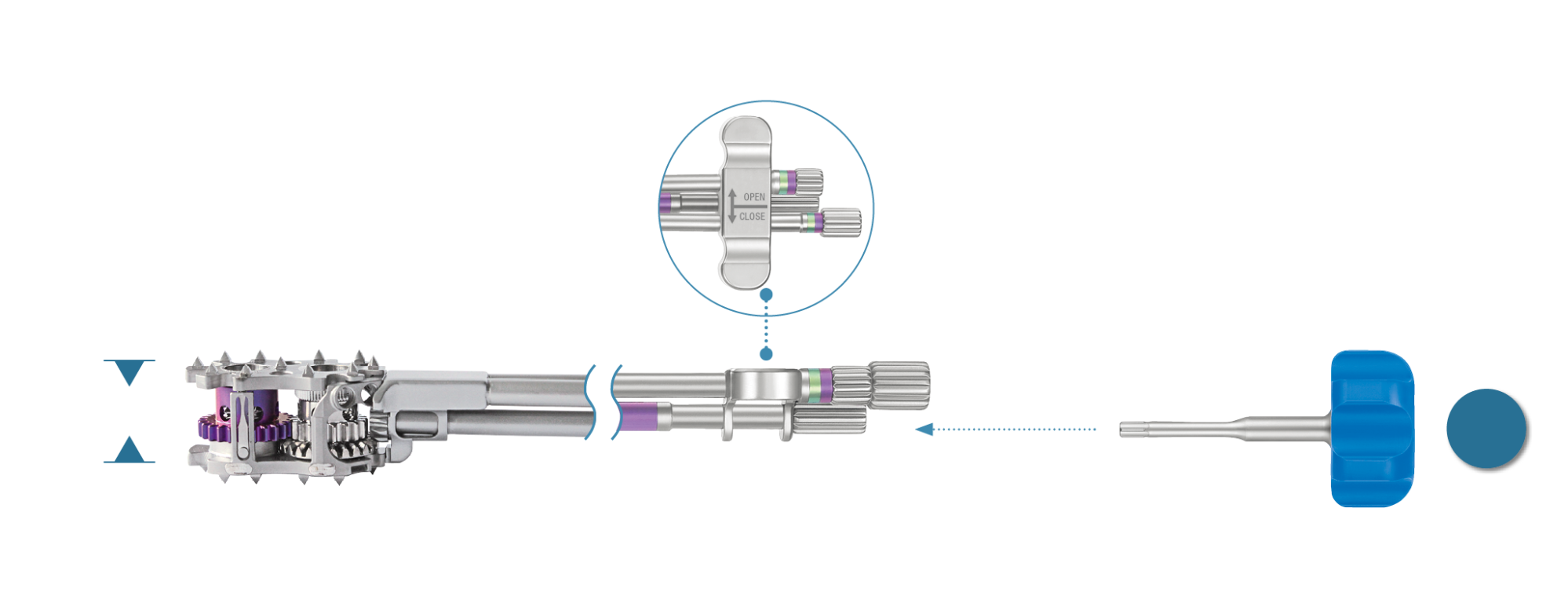

Drehung gegen Uhrzeigersinn - Minimierung

Drehung gegen Uhrzeigersinn:

Minimierung der Distraktionshöhe auf minimale Höhe.

Counterclockwise rotation:

Minimizing the distraction height to the minimum height.

Rotación en sentido antihorario:

Minimización de la altura de distracción hasta la altura mínima.

Gezahnte Endplatte

Optimaler Dislokationsschutz

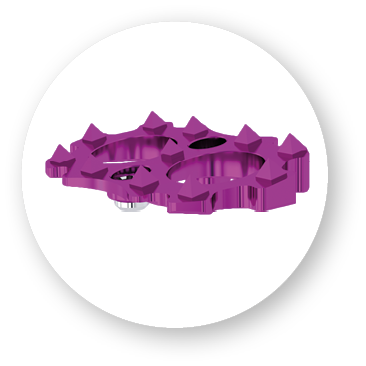

Gezahnte Endplatte Detailansicht

Gezahnte Endplatten

Greifen fest in die Knochenoberfläche der Wirbelkörper.

Toothed Endplates

Engage firmly into the bone surface of the vertebral bodies.

Placas terminales dentadas

Se anclan firmemente en la superficie ósea de los cuerpos vertebrales.

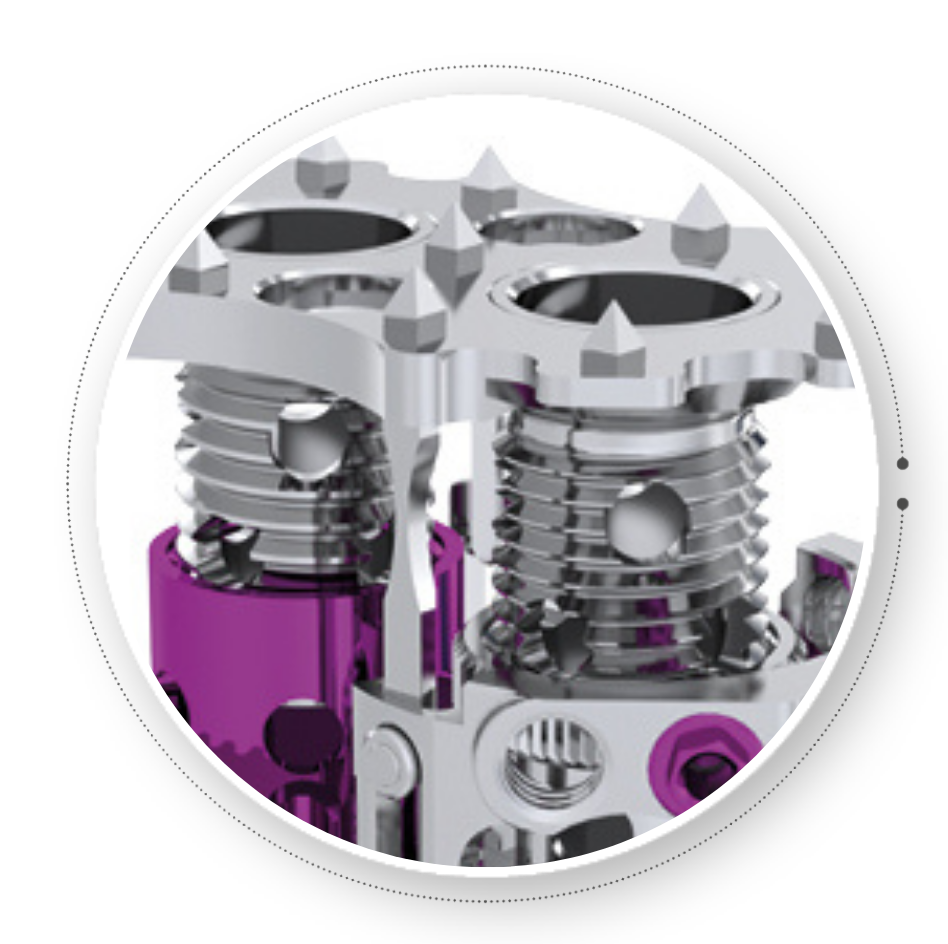

Gezahnte Cage-Oberfläche Detailansicht

Gezahnte Cage-Oberfläche

Sorgt für zusätzliche Rotationsstabilität und sicheren Halt im Knochen.

Toothed Cage Surface

Provides additional rotational stability and secure fixation in the bone.

Superficie dentada del cage

Proporciona estabilidad rotacional adicional y una fijación segura en el hueso.

Gezahnte Endplatte am Implantat

Optimaler Dislokationsschutz

Verhindert ein Verrutschen des Implantats in alle Richtungen.

Optimal Dislocation Protection

Prevents implant migration in all directions.

Protección óptima contra la dislocación

Evita el desplazamiento del implante en todas las direcciones.

Verschlussschraube

Einfach eindrehen, einführen, fixieren

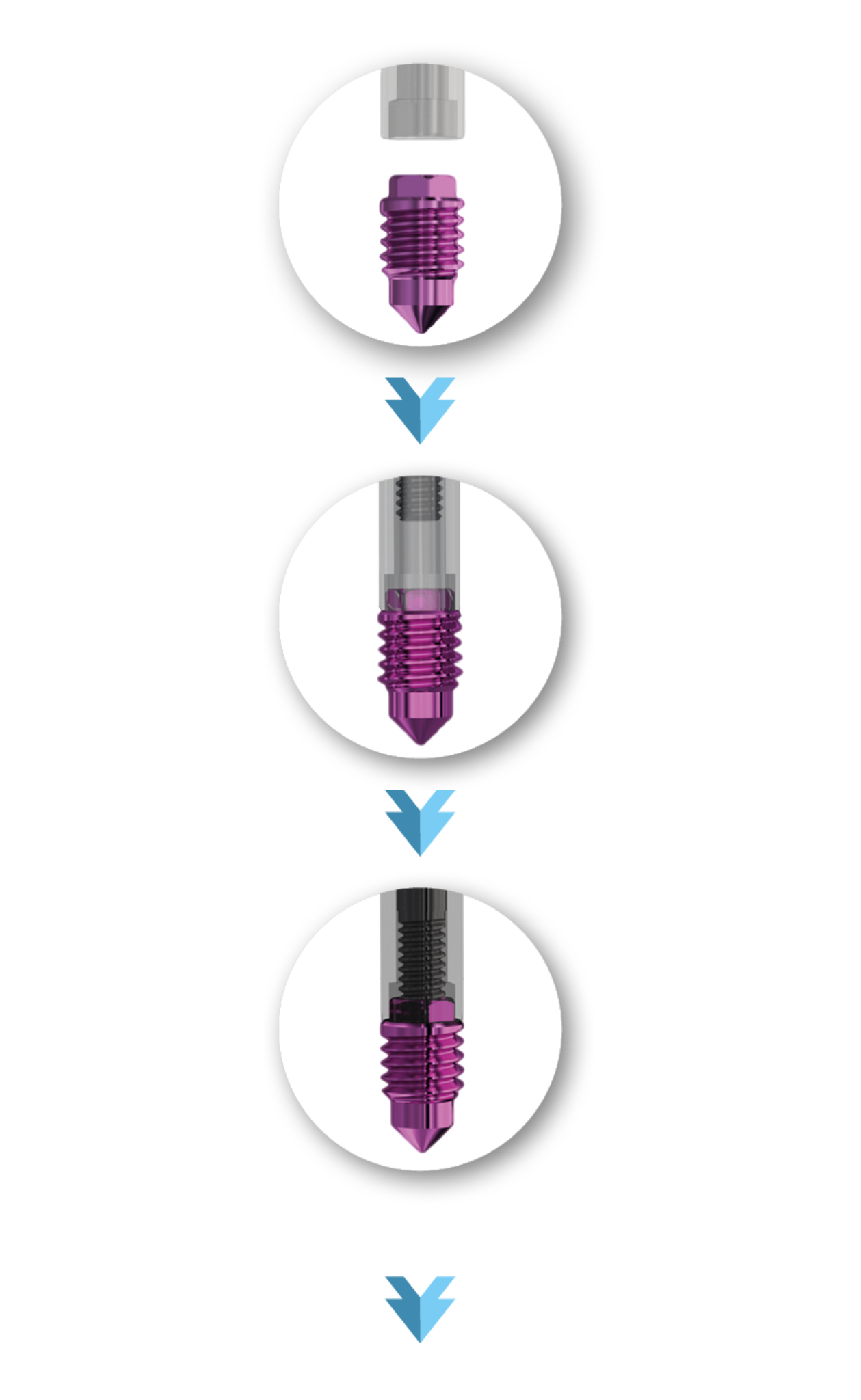

Eindrehen der Verschlussschraube Screwing in the locking screw Enroscado del tornillo de bloqueo
Eindrehen der Verschlussschraube - Zoomstufen

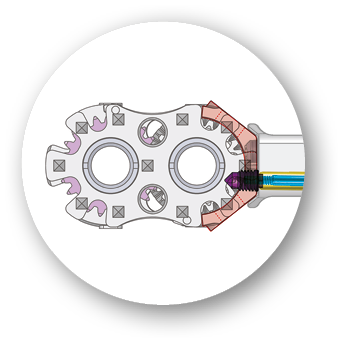

Einführung in die Hülse
Einführen in die Hülse bis Widerstand fühlbar. Insert into the sleeve until resistance is felt. Insertar en el manguito hasta notar resistencia.

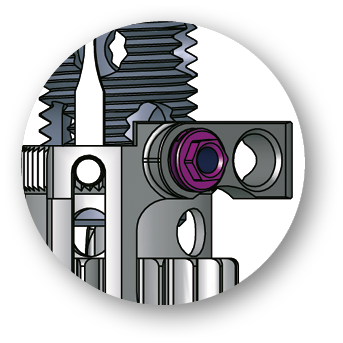

Sicherung der Distraktionshöhe
Sicherung der Distraktionshöhe. Securing the distraction height. Fijación de la altura de distracción.
